以下我将从核心原则、关键区域划分、系统设计、常见误区和未来趋势五个方面,为您进行详细解析。
核心设计原则
所有设计决策都应围绕以下几个基本原则展开：
（图片来源网络，侵删）
-
安全第一原则
- 人员安全： 防止化学品、生物、辐射等危害对实验人员造成伤害,这是设计的绝对红线。
- 环境安全： 防止实验废弃物、有害物质泄漏到外部环境。
- 财产安全： 防止火灾、爆炸等事故对设备和建筑造成损失。
- 实现方式： 合理的分区、通风系统、紧急设施（喷淋、洗眼器）、安全通道和标识系统。
-
功能性与效率原则
- 流程优化： 设计应遵循工作流，减少不必要的走动和物料搬运，从样品接收、前处理、分析到数据存储的路径应清晰、短捷。
- 空间高效： 在满足安全的前提下，最大化利用空间,避免拥挤和浪费。
- 可操作性： 实验台、设备、储物柜的高度和布局应符合人体工程学,方便操作和取用。
-
灵活性与可扩展性原则
- 适应变化： 科学研究是不断发展的，实验需求和技术会发生变化，设计应具备一定的灵活性，以便未来能轻松调整布局、增加设备或改变功能。
- 模块化设计： 采用可移动、可组合的实验台、柜体和隔断,为未来的空间重组提供可能。
- 预留容量： 在水电、通风、网络等方面预留足够的余量,以应对未来设备的增加。
-
合规性原则
（图片来源网络，侵删）- 遵守法规： 必须严格遵守国家和地方的建筑、消防、环保、卫生（如生物安全等级BSL-1/2/3）等相关法律法规和标准（如GB 50016建筑设计防火规范、GB 50346生物安全实验室建筑技术规范等）。
- 行业标准： 遵循特定行业的实验室标准，如GMP（药品生产质量管理规范）、GLP（良好实验室规范）等。
关键功能区域划分
根据实验室类型（化学、生物、物理、医学等）的不同，区域划分有所差异,但通常包含以下几类：
实验核心区
- 通用实验室： 进行常规实验操作的区域，设计重点是实验台、水电气路、通风柜和基础储物。
- 精密仪器室： 放置对环境（温湿度、洁净度、振动、电磁干扰）要求高的精密仪器。
- 要求： 远离振动源、强电磁干扰源；独立的恒温恒湿系统；良好的温湿度控制和防尘措施；地面可能需要做防静电处理。
- 天平室： 对放置高精度天平的区域。
- 要求： 远离通道、通风柜、压缩机等振动源；恒温恒湿；气流平稳,避免风直吹天平。
- 样品处理/前处理室： 对样品进行制备、消解、萃取等操作的房间。
- 要求： 通风良好，可能需要通风柜；耐腐蚀的台面和地面；独立的排风系统,防止交叉污染。
- 特殊实验室：
- PCR室（基因扩增实验室）： 严格分区（试剂准备区、样品制备区、扩增区、产物分析区），防止气溶胶污染，通常有压差控制，空气流向由“清洁”到“污染”。
- BSL-2生物安全实验室： 用于操作具有中等风险的微生物因子，需设置缓冲间、传递窗、生物安全柜、独立的净化和排风系统。
- 动物实验室： 需严格分区（清洁区、污染区、洗消区），并独立设置通风、给排水和废弃物处理系统。
辅助功能区
- 清洗与准备室： 清洗和烘干玻璃器皿，准备实验耗材。
- 要求： 配备水槽、器皿烘干柜、超纯水系统；地面防滑、耐酸碱。
- 试剂与样品储存室：
- 试剂储存： 需考虑分类（酸、碱、有机、无机、氧化剂等）、避光、低温储存（冰箱、冷库）、防爆柜等。
- 样品储存： 需考虑低温（-20℃, -80℃）、长期稳定性、备份管理。
- 纯水/气体供应室： 集中放置纯水制备设备、空压机、气体钢瓶柜等。
- 要求： 通风良好，远离热源和明火；气体钢瓶需固定。
- 数据处理室/办公室： 用于数据记录、分析、报告撰写和文献查阅。
- 要求： 与实验区物理隔离，保证安静、舒适的环境。
公共与服务区
- 入口/门厅： 设有更衣区、风淋室（部分高等级实验室）、安全警示和实验室准入制度说明。
- 走廊与通道： 宽度需满足设备运输和人员疏散要求,保持畅通无阻。
- 应急设施区： 安装洗眼器、紧急喷淋、灭火器、消防栓、急救箱等，并确保其位置显眼、易于取用、通道无阻。
- 废弃物暂存间： 分类收集和处理化学废液、固体废弃物、生物医疗废物，需防渗、防漏、通风、有明确标识。
核心系统设计
实验室是一个由多个复杂系统集成的有机体。
-
平面与空间布局设计

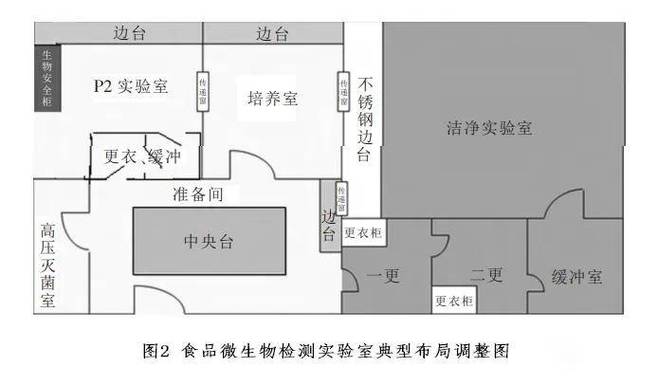

- “三区两缓”原则： 对于生物实验室，核心是划分“清洁区、半污染区、污染区”，并用“缓冲间”作为过渡和隔离。

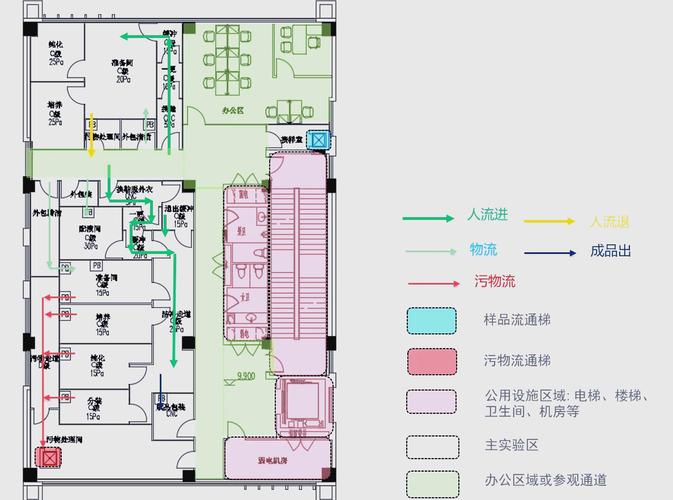

- 人流与物流分流： 设计独立的人员通道和样品/废弃物通道,避免交叉污染。
- 模块化与灵活性： 采用标准化的实验室单元,通过隔断的自由组合来适应不同需求。
-
**通风与空调系统
（图片来源网络，侵删）- 核心目标： 保证人员安全,提供稳定实验环境。
- 通风柜： 是化学实验室最重要的安全设备，其面风速必须稳定（通常0.5 m/s），并有报警联锁功能，必须独立排风,不能与空调系统共用。
- 全面通风： 保证实验室的换气次数,排除有害气体。
- 温湿度控制： 精密仪器室、天平室等区域需要独立的空调系统，实现精确的温湿度控制（如 T: 22±2℃, RH: 55±10%）。
- 压差控制： 关键！通过控制不同区域的排风量与送风量差，形成由“清洁”到“污染”的定向气流，防止污染扩散，PCR室、生物安全实验室的走廊压力高于实验间。
-
**给排水与供气系统
- 给水： 需考虑普通自来水、超纯水、冷却循环水等，管道需明确标识,避免误接。
- 排水： 化学实验室的排水需耐酸碱腐蚀，并设置地漏,有机溶剂废水需单独收集处理。
- 供气： 包括压缩空气、氮气、氩气、氢气等，气体纯度、压力需稳定，输送管道需清洁、干燥，氢气等易燃易爆气体必须严格检测泄漏,并有良好的通风。
-
**电气与自控系统
- 供电： 需保证双路供电或配备UPS不间断电源,确保关键设备和计算机不断电。
- 配电： 实验室用电负荷大，需合理设计回路，避免一个回路过载，大功率设备（如烘箱、马弗炉）应设专用回路。
- 智能化控制： 现代实验室越来越多地采用楼宇自控系统，可远程监控和调节实验室的温湿度、压差、通风柜面风速、报警等,实现节能和高效管理。
-
**实验室家具
- 实验台： 台面材质需根据实验选择（实芯理化板、陶瓷板、不锈钢、环氧树脂等），柜体需耐腐蚀、承重好。
- 通风柜： 见上文。
- 储物柜： 包括药品柜、器皿柜、文件柜等，需考虑防潮、防火、防爆。
- 水槽： PP、陶瓷、不锈钢等材质,需耐酸碱。
常见误区与规避
-
误区： 过度追求“高大上”,忽视实际需求。
- 规避： 以功能为导向，进行需求分析，避免不必要的投入，把钱花在刀刃上,如核心的安全和通风系统。
-
误区： 通风系统设计不合理,或为了省钱而简化。
- 规避： 通风是实验室的“肺”，必须专业设计，不能省的钱绝对不能省,否则后患无穷。
-
误区： 空间布局不合理，导致“人挤人”、“设备打架”。
- 规避： 在设计初期就进行工作流模拟，确保布局科学、高效。
-
误区： 忽视了未来发展，导致“建成就落后”。
- 规避： 采用模块化、可灵活调整的设计，并为水电、通风等预留余量。
-
误区： 安全设施成为“摆设”,缺乏维护和演练。
- 规避： 洗眼器、喷淋等设施必须定期检查、维护,并对所有使用者进行安全培训。
未来趋势
- 智能化与数字化： 物联网、大数据、AI技术将深度融入实验室，实现设备远程监控、智能能耗管理、自动化数据采集与分析。
- 绿色与可持续： 强调节能设计（如变频风机、高效VAV系统）、环保材料（低VOC涂料）、水资源循环利用，打造“绿色实验室”。
- 灵活性与模块化： 模块化、可快速组装和拆卸的实验室将成为主流,以适应科研快速变化的需求。
- 安全文化至上： 设计不仅是硬件的保障，更是要营造一种“人人讲安全、时时想安全”的文化氛围。
实验室设计规划是一项集科学、技术、艺术于一体的综合性工作，一个成功的项目，始于对需求的深刻理解，基于对安全、功能、效率、灵活性的综合平衡，终于对细节的完美把控，在设计之初，就应组建包括使用者、实验室负责人、专业设计师、工程师在内的团队，进行充分沟通和长远规划，才能打造出一个既安全高效,又充满创新活力的现代化实验室。
